Если оглянуться вокруг, то почти всё, что построено руками человека в последние сто лет, так или иначе опирается на железобетон. Фундаменты жилых домов, колонны заводских цехов, пролёты мостов, стены подземных паркингов, опоры линий электропередач, тюбинги метро и даже бетонные кольца для колодцев — всё это железобетон. Материал, который появился в середине XIX века, когда французский садовник Монье додумался заливать цветочные кадки с арматурой, чтобы они не трескались, быстро перешагнул рамки цветоводства и стал главным строительным материалом XX и XXI веков. Секрет прост: бетон прекрасно работает на сжатие, а сталь — на растяжение, и вместе они образуют композит, который справляется с любыми нагрузками, какие только можно представить.
Железобетонные изделия — это целая вселенная типоразмеров, марок, способов армирования и областей применения. Производители выпускают их по десяткам государственных стандартов: от ГОСТ 13015.0-83 для общих технических условий до узкоспециализированных на каждый вид изделий. Инженеры-конструкторы проектируют здания так, чтобы подобрать типовое железобетонное изделие под конкретную нагрузку, минимизируя индивидуальное производство. Заводы ЖБИ поставляют готовую продукцию на объекты, сокращая сроки строительства в разы по сравнению с монолитным бетоном. И хотя монолит тоже широко распространён, сборный железобетон остаётся королём скоростного строительства, особенно в промышленной и инфраструктурной сферах.
Что такое железобетонные изделия и из чего они состоят
По определению, железобетонное изделие — это конструкционный элемент, в котором бетонная матрица усилена стальным арматурным каркасом. Бетон берёт на себя сжимающие усилия, а арматура — растягивающие и изгибные. Но кроме этих двух компонентов, в состав входят различные добавки: пластификаторы для повышения текучести смеси, ускорители и замедлители схватывания, гидрофобизаторы и морозостойкие присадки. Именно они превращают серую бетонную массу в материал с заданными свойствами — например, водонепроницаемый для коллекторов или особо прочный для аэродромных плит.
Бетон для ЖБИ обычно используют тяжёлый, классов от В15 до В60, а для особо ответственных конструкций — до В80. Это соответствует маркам от М200 до М800 по старой классификации. Прочность на сжатие — лишь один из параметров. Не менее важны морозостойкость (от F50 до F500), водонепроницаемость (W4–W20) и истираемость для дорожных покрытий. Арматура — горячекатаная сталь периодического профиля (рифлёная) классов А400, А500, А600, а также высокопрочная проволока и канаты для предварительно напряжённых конструкций.
Технология производства включает несколько этапов: изготовление арматурного каркаса (сварка или вязка), сборка опалубки, укладка бетонной смеси с виброуплотнением, термовлажностная обработка (пропаривание) и распалубка. Для напряжённых изделий арматуру предварительно натягивают — либо механически, либо электротермически, а после набора бетоном требуемой прочности отпускают натяжение, создавая в бетоне сжимающие напряжения, которые повышают трещиностойкость.
Основные виды железобетонных изделий

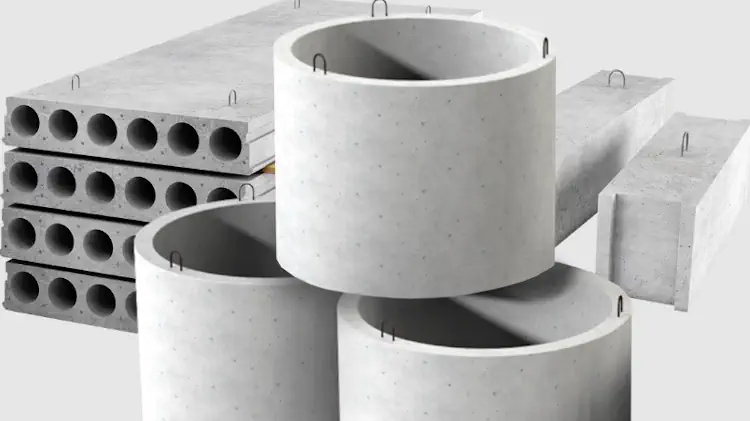

Всё многообразие ЖБИ можно разделить на несколько крупных групп по назначению. Первая и самая обширная — конструкционные изделия для зданий и сооружений. Это фундаментные блоки (ФБС), стеновые панели, колонны, ригели, балки, фермы, плиты перекрытий и покрытий (пустотные, рёбристые, сплошные). Каждый из этих элементов несёт свою часть нагрузки и имеет свои расчётные параметры.
Вторая группа — дорожные и аэродромные плиты, о которых мы уже говорили в предыдущей статье. Это плоские армированные плиты толщиной 140–220 мм, которые укладывают на подготовленное основание для устройства твёрдых покрытий. Третья — изделия для инженерной инфраструктуры: трубы (безнапорные и напорные), колодцы (кольца, днища, крышки), лотки водоотвода, каналы и тоннельные обделки.
Отдельно стоят сваи и столбы — они работают на вертикальные и горизонтальные нагрузки, передавая давление от здания на грунт. Сваи бывают забивными и буронабивными (последние — монолитные, но есть и сборные). Для линий электропередач и освещения выпускают конические и цилиндрические опоры, часто с центрифугированным бетоном, что даёт высокую плотность и прочность.
Наконец, специальные изделия: шпалы для железных дорог, элементы контактной сети, балки мостов, плиты проезжей части, а также архитектурные и декоративные элементы (фасадные плиты, парапеты, ограждения). Номенклатура ЖБИ насчитывает тысячи позиций, и каждый типоразмер имеет свой шифр и свою серию рабочих чертежей.
Маркировка железобетонных изделий: как разобраться в аббревиатурах
Большинство ЖБИ маркируют по ГОСТ 13015-2012, где указывают тип изделия буквами, затем габаритные размеры в дециметрах (или в миллиметрах для мелких деталей) и расчётную нагрузку. Например, ПК 63.15-8 — плита перекрытия пустотная длиной 6,3 м, шириной 1,5 м, рассчитанная на нагрузку 8 кПа (800 кг/м²). Буквы могут быть самыми разными: ПБ — плиты безопалубочного формования, ПТ — плиты перекрытий трапециевидные, ПП — плоские, ПАГ — аэродромные гладкие, ФБС — фундаментные блоки сплошные, СК — стеновые камни, КЦ — кольца для колодцев.
Для колонн и балок маркировка содержит ещё и несущую способность в тонно-силах. Скажем, КП 40.25-6 — колонна прямоугольного сечения высотой 4,0 м, сечением 0,25×0,25 м, несущая способность 60 тонн. Для свай маркировка включает длину, сечение и класс бетона — С 9.30-1 означает свая длиной 9 м, сечением 30×30 см, первый вариант армирования.
Знание маркировки критически важно при заказе: ошибиться на одну цифру — значит получить изделие, которое либо не влезет в проект, либо не выдержит нагрузки. Поэтому проектировщики всегда сверяются с каталогами заводов-изготовителей и серийными альбомами, где для каждой марки расписаны все геометрические параметры, вес, армирование и допустимые отклонения.
Преимущества сборного железобетона перед монолитом
Выбор между сборным и монолитным бетоном — вечный спор на стройке. Сборные ЖБИ выигрывают по скорости: заводские изделия привозят на объект уже готовыми, и остаётся только смонтировать их краном. Для многоэтажного каркасного здания это означает, что этаж собирается за 2–3 дня, тогда как монолитная плита перекрытия требует устройства опалубки, армирования, бетонирования, выдержки 7–14 суток и распалубки. В итоге сборный каркас сокращает общий срок строительства в 1,5–2 раза.
Качество тоже выше у заводских изделий. В заводских условиях строго контролируется состав бетона, режим вибрации и пропаривания, а геометрические размеры выдерживаются с точностью до нескольких миллиметров. В монолитном строительстве многое зависит от квалификации рабочих на площадке, погоды и качества опалубки — поэтому разброс прочности и морозостойкости может быть значительным. Заводской контроль даёт предсказуемые характеристики, что важно для ответственных конструкций.
С другой стороны, сборные изделия требуют кранов большой грузоподъёмности и точного монтажа, а также складских площадей для хранения. Монолит более гибок в планировке — можно залить колонну или стену любой формы, а сборные элементы — только типовые. Поэтому в жилом строительстве всё чаще используют комбинацию: сборные колонны и ригели с монолитными перекрытиями. Но для промышленных зданий, складов, мостов и инженерных сооружений сборный железобетон остаётся безальтернативным.
Технология производства железобетонных изделий на современных заводах
Процесс начинается с приготовления бетонной смеси на автоматизированном узле. Дозировка цемента, песка, щебня и воды контролируется компьютером с точностью до 0,5%, что гарантирует стабильность качества. Добавки вводятся в виде растворов или порошков. Одновременно в арматурном цехе из стержней и проволоки вяжут или сваривают арматурные каркасы — для плоских плит это обычно сварные сетки, для колонн — объёмные пространственные каркасы.
Затем каркас укладывают в форму (опалубку), устанавливают закладные детали и фиксаторы защитного слоя. Бетон укладывают с помощью бетоноукладчиков, которые равномерно распределяют смесь по форме, а затем включают вибрацию — внутреннюю или наружную, чтобы удалить воздушные пузыри и уплотнить массу. Для пустотных плит используют специальные вибровалки с сердечниками, которые создают продольные полости.
После формования изделия направляют в пропарочные камеры, где они выдерживаются при температуре 80–95 °C и влажности 100% в течение 8–12 часов. Пропаривание ускоряет твердение: бетон набирает 70–80% марочной прочности за сутки, тогда как в естественных условиях это заняло бы 7–14 дней. После пропарки изделия распалубливают, проверяют контролёрами ОТК на наличие трещин, раковин и соответствие геометрии, затем маркируют и отправляют на склад готовой продукции.
Некоторые заводы используют технологию безопалубочного формования (например, для плит ПБ) — там бетон заливается в непрерывную ленту, проходит вибрацию и тепловую обработку, а затем нарезается на плиты нужной длины. Это даёт идеально ровную поверхность и уменьшает расход металла опалубки.
Где применяют железобетонные изделия: реальные объекты
В жилом и гражданском строительстве — это панельные и каркасно-панельные дома, гаражи, торговые центры, спортивные комплексы. Там используют плиты перекрытий, лестничные марши, лифтовые шахты, балконные плиты, перемычки. В промышленности — каркасы цехов, фундаменты под оборудование, эстакады, бункера. В транспортной инфраструктуре — мостовые балки, опоры путепроводов, железнодорожные шпалы, дорожные плиты, лотки водоотвода, трубы для водопропуска.
В гидротехнике — плиты облицовки каналов, стены набережных, волногасители. В энергетике — опоры ЛЭП, основания под трансформаторы, трубы для ТЭЦ и АЭС. В подземном строительстве — тюбинги для тоннелей метро, блоки для коллекторов, кольца для колодцев и септиков. Без ЖБИ не обходится ни одна стройка — от частного дома до космодрома.
Отдельная сфера — благоустройство и ландшафтный дизайн: садовые дорожки, площадки для парковки, подпорные стенки, урны и скамейки из бетона. Хотя там часто используют вибропрессованный бетон, который не является тяжёлым железобетоном, но тоже относится к бетонным изделиям.
Особенности монтажа и типичные ошибки
Монтаж сборных ЖБИ — ответственная операция, требующая строгого соблюдения проекта. Каждое изделие имеет монтажные петли или отверстия для строповки. Строповка должна исключать перекос и ударные нагрузки. Подъём производится плавно, без рывков. При установке на место необходимо выверить положение по осям и отметкам, а затем зафиксировать сваркой закладных деталей и последующим замоноличиванием стыков.
Частые ошибки: неправильная строповка (может привести к трещинам), игнорирование опорных площадок (плита должна опираться на ригель или стену не менее чем на 60–100 мм), отсутствие растворной подушки под фундаментные блоки, недостаточное замоноличивание швов между панелями. Также важно соблюдать защитный слой бетона над арматурой — если он меньше проектного, арматура быстро заржавеет, что приведёт к разрушению конструкции.
При монтаже в зимних условиях используют противоморозные добавки и прогревают стыки, чтобы раствор схватывался даже при отрицательных температурах. Однако производить бетонные работы при сильных морозах без специальных мероприятий не рекомендуется.
- Скорость возведения — сборные конструкции позволяют монтировать здания в несколько раз быстрее, чем монолит, что особенно важно для промышленных и коммерческих объектов.
- Контролируемое качество — заводские условия гарантируют строгое соблюдение составов, прочности и морозостойкости в отличие от площадочного бетонирования.
- Предсказуемые геометрические параметры — отклонения в размерах минимальны, что облегчает последующую отделку и подгонку инженерных систем.
- Экономия материалов на стройплощадке — не нужно везти цемент, песок, щебень, арматуру и организовывать бетонный узел, что снижает логистические затраты.
- Возможность демонтажа и повторного использования — многие изделия (например, дорожные плиты или фундаментные блоки) можно разбирать и применять на других объектах.
- Стандартизация — типовые ЖБИ взаимозаменяемы, что упрощает проектирование и закупки.
Важный нюанс — хранение железобетонных изделий на складе. Плиты и панели должны храниться в штабелях на деревянных прокладках, чтобы избежать деформаций и сколов. Колонны и балки — в горизонтальном положении на опорах с расположением по одной вертикали. Нарушение правил хранения приводит к скрытым трещинам, которые могут проявиться уже при монтаже. Поэтому квалифицированные поставщики всегда предоставляют рекомендации по хранению и транспортировке.
Транспортировка — ещё один ответственный этап. ЖБИ перевозят на специализированных автопоездах — панелевозах, плитовозах, бортовых машинах с жёстким креплением. Крупногабаритные и тяжёлые изделия требуют разрешений на перевозку, а маршрут прокладывают с учётом высоты мостов и поворотов. При разгрузке применяют краны-манипуляторы или автокраны — и здесь важно не допустить свободного падения или резкого сброса.
Эксплуатация железобетонных конструкций требует периодических осмотров. Трещины могут быть нормальными (укладочные) или аварийными (от перегрузки). Нормальные трещины шириной до 0,3 мм не влияют на несущую способность, но их нужно заделывать цементным раствором, чтобы предотвратить коррозию арматуры. Аварийные трещины — сигнал к немедленному усилению или замене элемента. Поэтому все ответственные здания и сооружения проходят плановые технические освидетельствования.
Железобетонные изделия — это основа современной цивилизации. Они присутствуют везде: под ногами, над головой, за стенами. И хотя на слуху в основном монолитное домостроение, сборный железобетон продолжает занимать свои позиции, особенно в промышленности, инфраструктуре и быстровозводимых объектах. Заводы ЖБИ работают круглосуточно, обеспечивая стройки десятками тысяч тонн продукции в месяц. И пока существует потребность в надёжных, долговечных и предсказуемых конструкциях, железобетону не найдётся альтернативы — ни по прочности, ни по экономике, ни по проверенной временем технологии.
